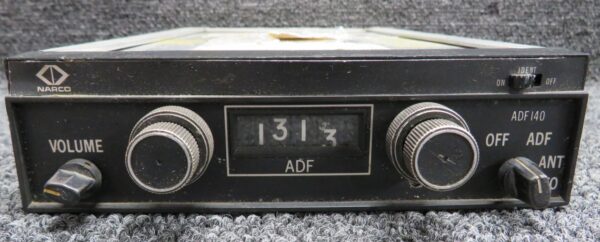

Авиационный автоматический радиокомпас NARCO ADF-140 TSO
Авиационный автоматический радиокомпас NARCO ADF-140 TSO
Принцип работы радиокомпаса основан на автоматическом сравнении двух сигналов, принимаемых направленной и ненаправленной антеннами. Ось рамочной антенны связана с осью стрелки указателя курса сельсинной системой. Работает совместно с указателем ADF-101 и антенной ADF-140.
Диапазон частот: 200-1799 Khz (в 2 поддиапазонах).
Точность 3 градуса в поддиапазоне 200-850 Khz.
Точность 5 градусов в поддиапазоне 851-1799 Khz.

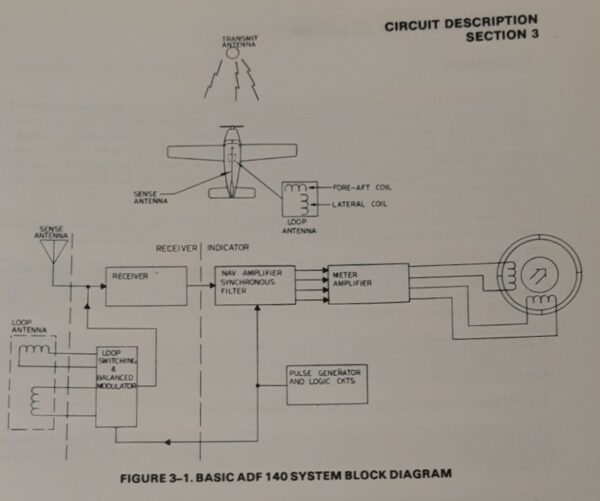

Блок-схема ADF 140
На верхней плате собран радиотракт. В качестве ВЧ усилителей используются MC1349. MEM780P — аналогвый коммутатор (4 канала) на полевых транзисторах.
На нижней плате выполнен генератор и делители частоты, управляемые механическими переключателями.

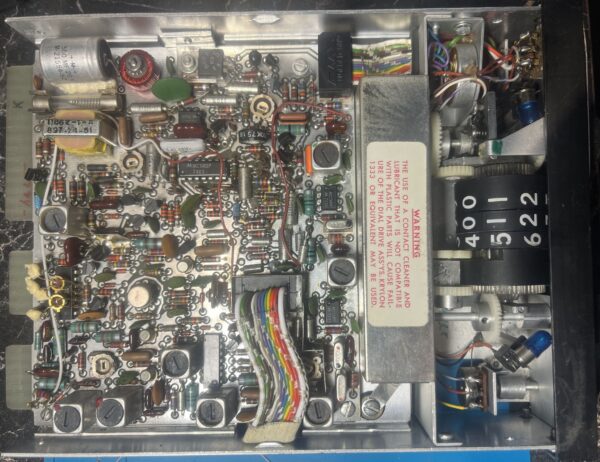

NARCO ADF-140 со снятой крышкой

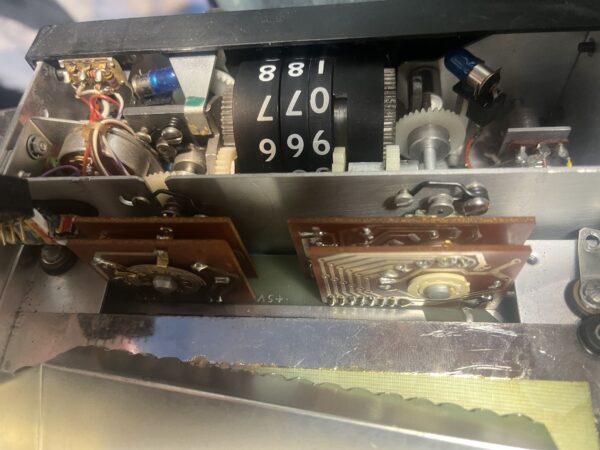

NARCO ADF-140, механическая часть энкодеров частоты

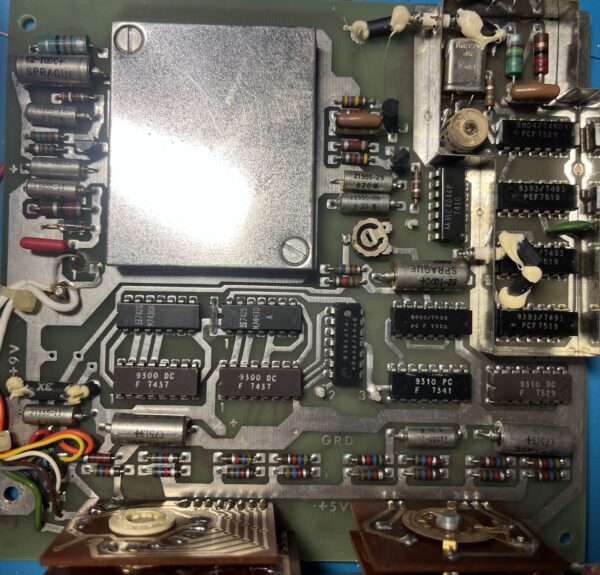

NARCO ADF-140, плата синтезатора
NARCO ADF-140, плата синтезатора

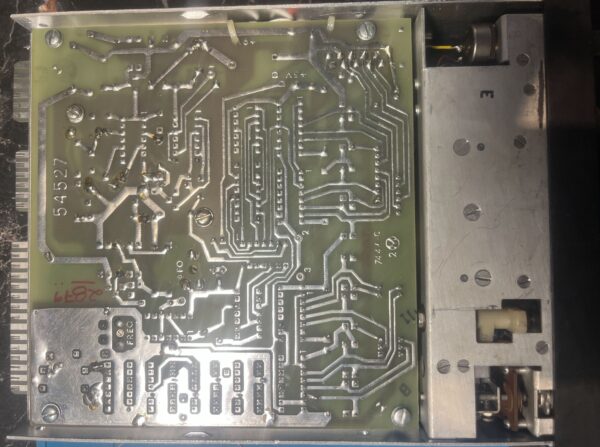

NARCO ADF-140 со снятой нижней крышкой

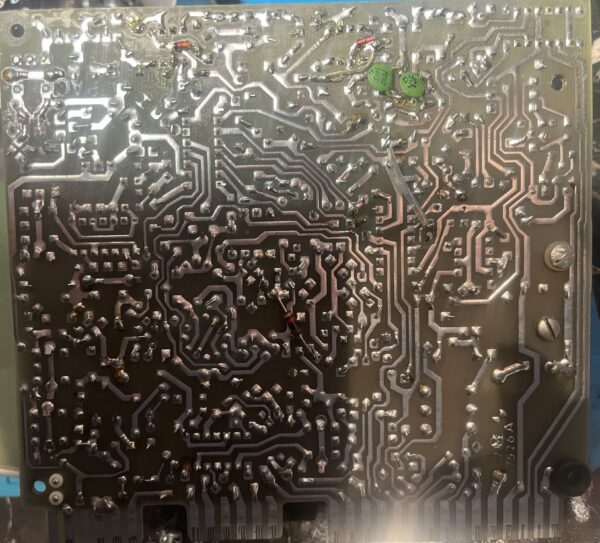

NARCO ADF-140 обратная сторона верхней платы

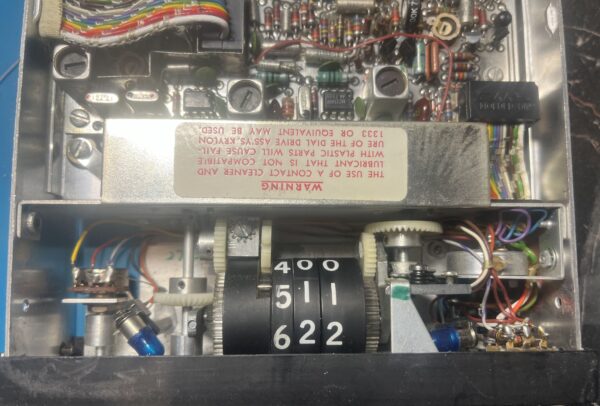

NARCO ADF-140, механическая часть энкодеров частоты
Литература
1. Подключение и разъемы Narco ADF 140
