FxPakPro, внешний вид
FxPakPro — флеш картридж для Super Nintendo, с возможностью эмуляции спец микросхем (FX, DSP, SA, DD, CX), которые были на подвинутых картриджах, китайская реализация флеш-картриджа SD2SNES.
Загрузка игр происходит очень быстро, меньше секунды, что значительно лучше дешевых flash кариков для snes, где сначала производится запись rom во внутреннюю flash-память.

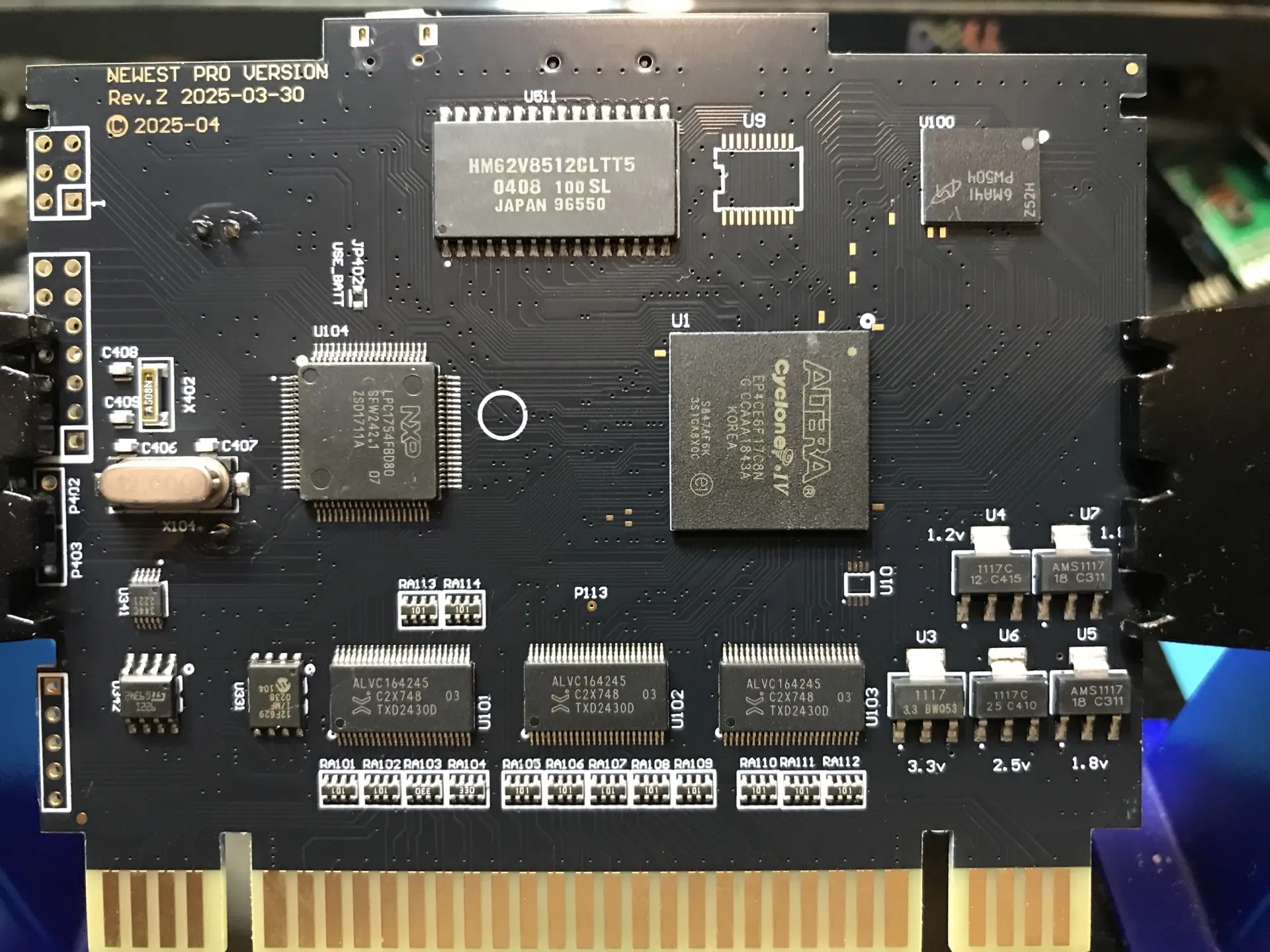

FxPakPro, внешний вид платы
Схематехника представлена на фото, примерное назначением микросхем ниже (sd2snes opensource проект):
* U1: EP4CE6F17C8N Cyclone IV, FPGA, эмуляция чипов
* U104: LPC1754FBD80 ARM 32-bit Cortex-M3 ядро, 120 MHz, работа с SD-картой, загрузка образов, загрузка конфигурации FPGA, интерфейс, RTC (часы реального времени).
* U501: HM62V8512CLTT-5 4Mbit SRAM
* U100: Micron PW504, MT45W8MW16BGX, 128Mbit PSRAM память для образа игры.
* U331: 12F629 PIC, эмулятор CIC
* U341: CS4344, 10-PIN, 24-BIT, 192KHz STEREO D/A CONVERTER
* U342: TS922, сдвоенный операционный усилитель, видимо, работает в паре с DAC, для синтеза и вывода звука из карика
* U101, U102, U103: ALVC164245 16 канальный двунаправленный преобразователь логических уровней для сопряжения 5 вольтовой шины приставки и современной 3.3 вольтовой логики.
* Батареия CR3032 для RTC (часов реального времени)

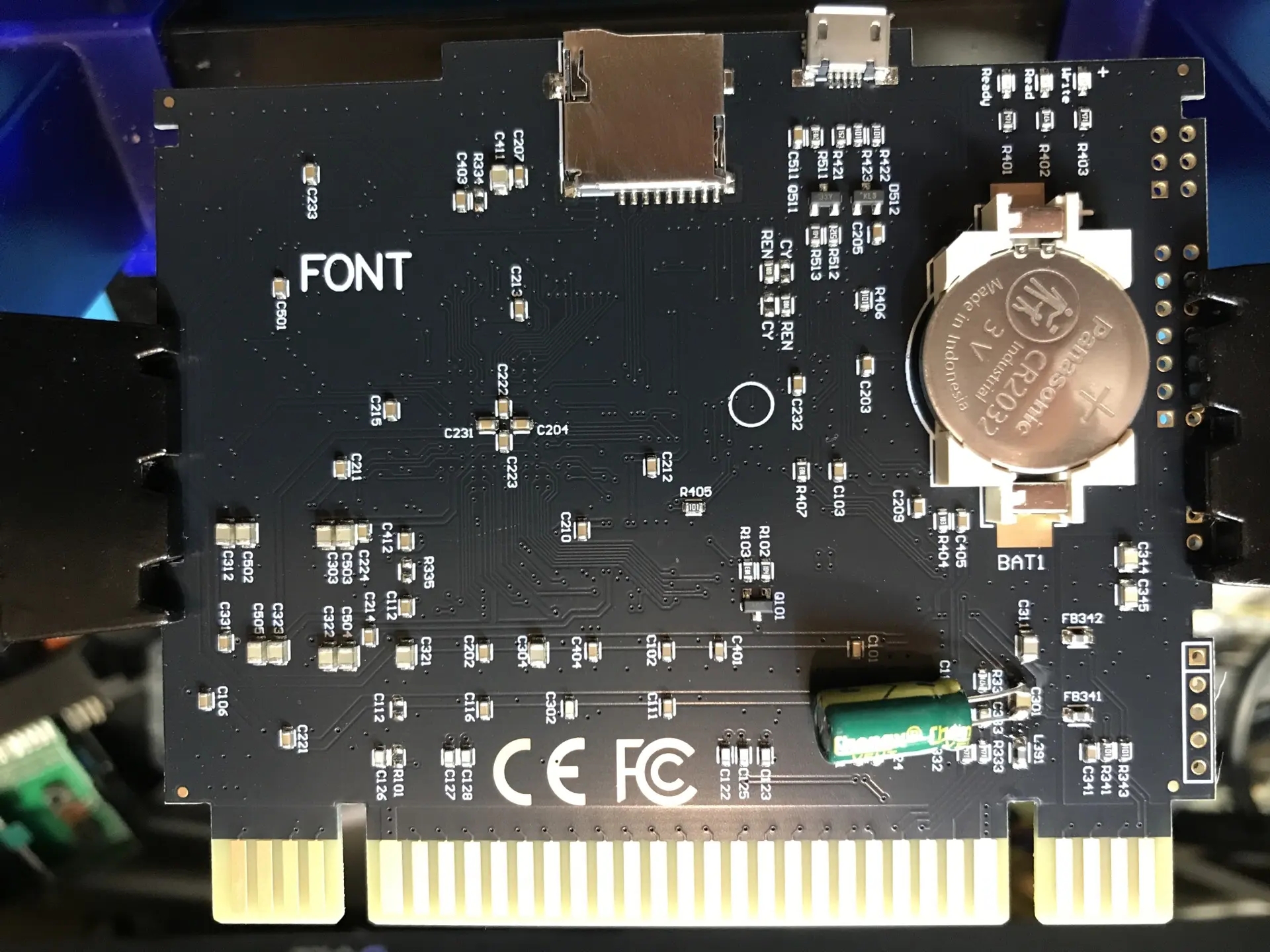

FxPakPro, обратная сторона платы

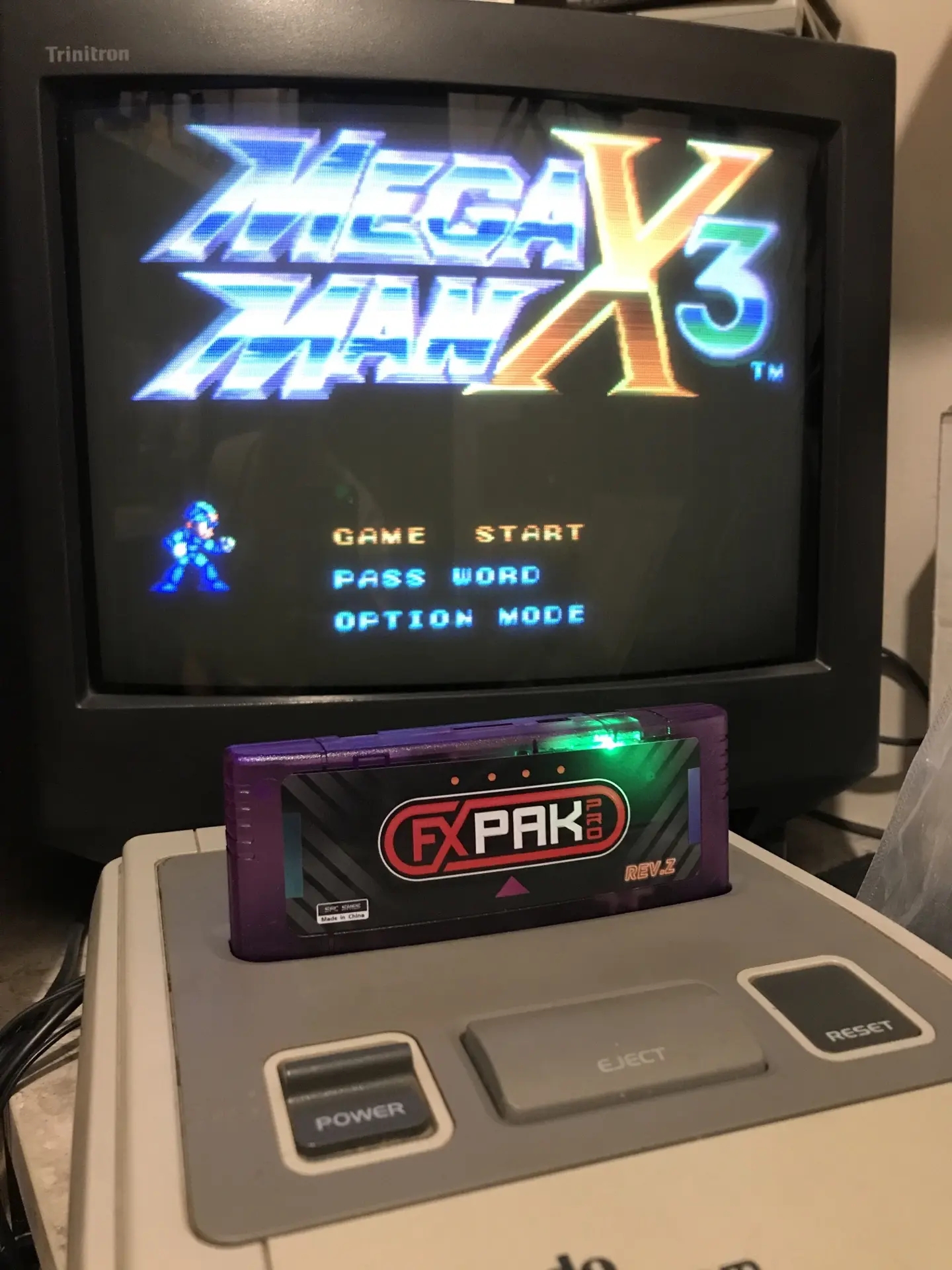

FxPakPro, пример работы
