AvMap Ultra EFIS
AvMap Ultra EFIS — компактная автономная система электронной индикации полета (EFIS), разработанная для легких, сверхлегких воздушных судов.
Основные возможности:
- ADAHRS — модуль включает 3-осевой твердотельный гироскоп, акселерометр, датчик магнитного поля и датчики воздушного давления.
- GPS и навигация — GPS-модуль и предзагруженная база данных Jeppesen (аэропорты, VOR, NDB).
- Позволяет отображать основные полетные данные в двух режимах — PFD (Primary Flight Display) и HSI (Horizontal Situation Indicator).
Система воздушных сигналов подключена трубками к датчикам абсолютного (MP3H6115A) и дифференциального давления, напряжение с которых преобразуются АЦП AD7791.

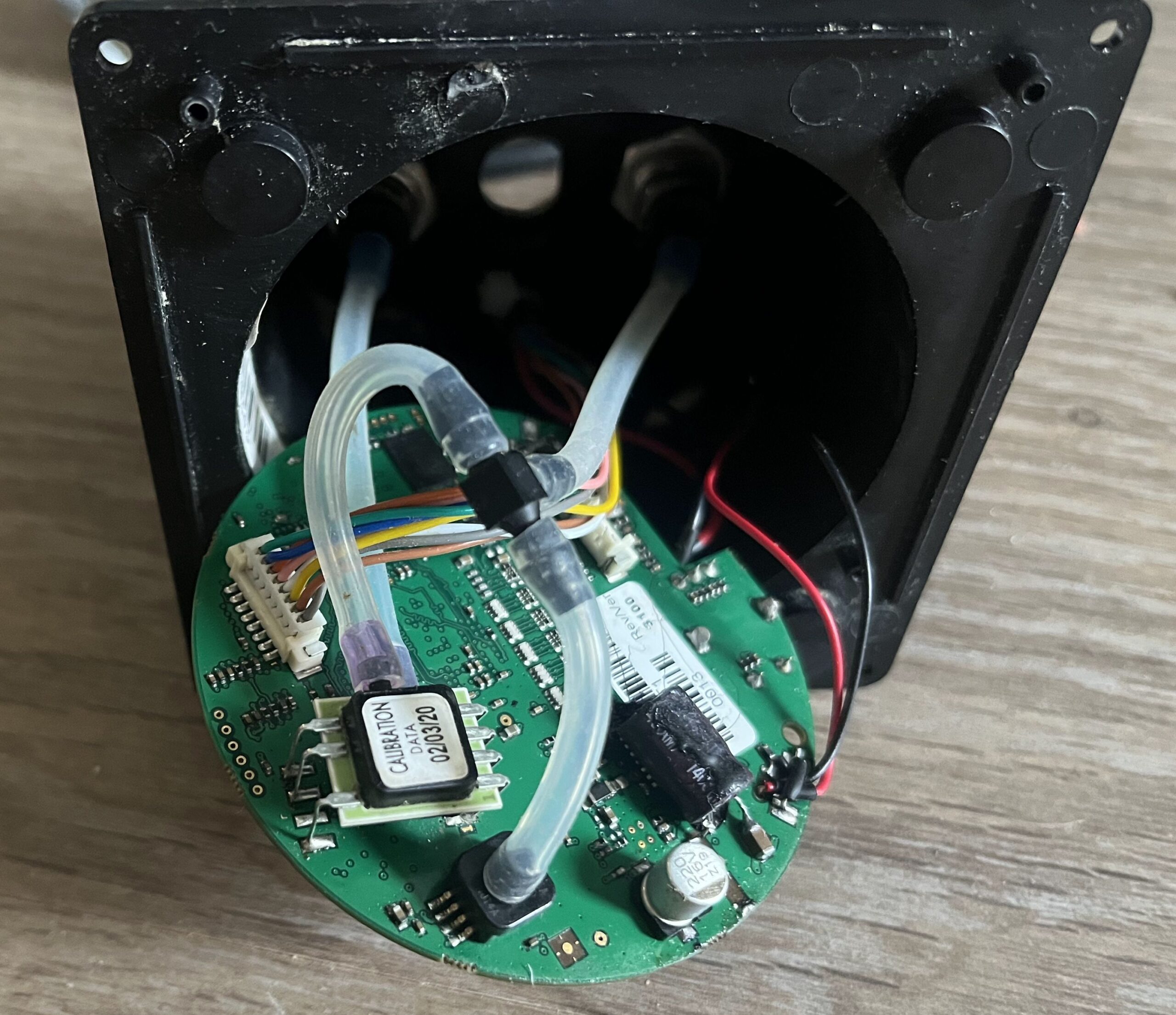

AvMap Ultra со снятой передней крышкой
В качестве основного процессора используется ARM-совместимый Atmel AT91SAM9261 с рабочей частототй до 190 MHz.
Оперативная память — 2 микросхемы SDR SDRAM на 256Мб для мобильных применений MT48LC64
Для хранения картографических данных — 2 микросхемы 64-Mbit DataFlash AT45DB641E с интерфейсом SPI.

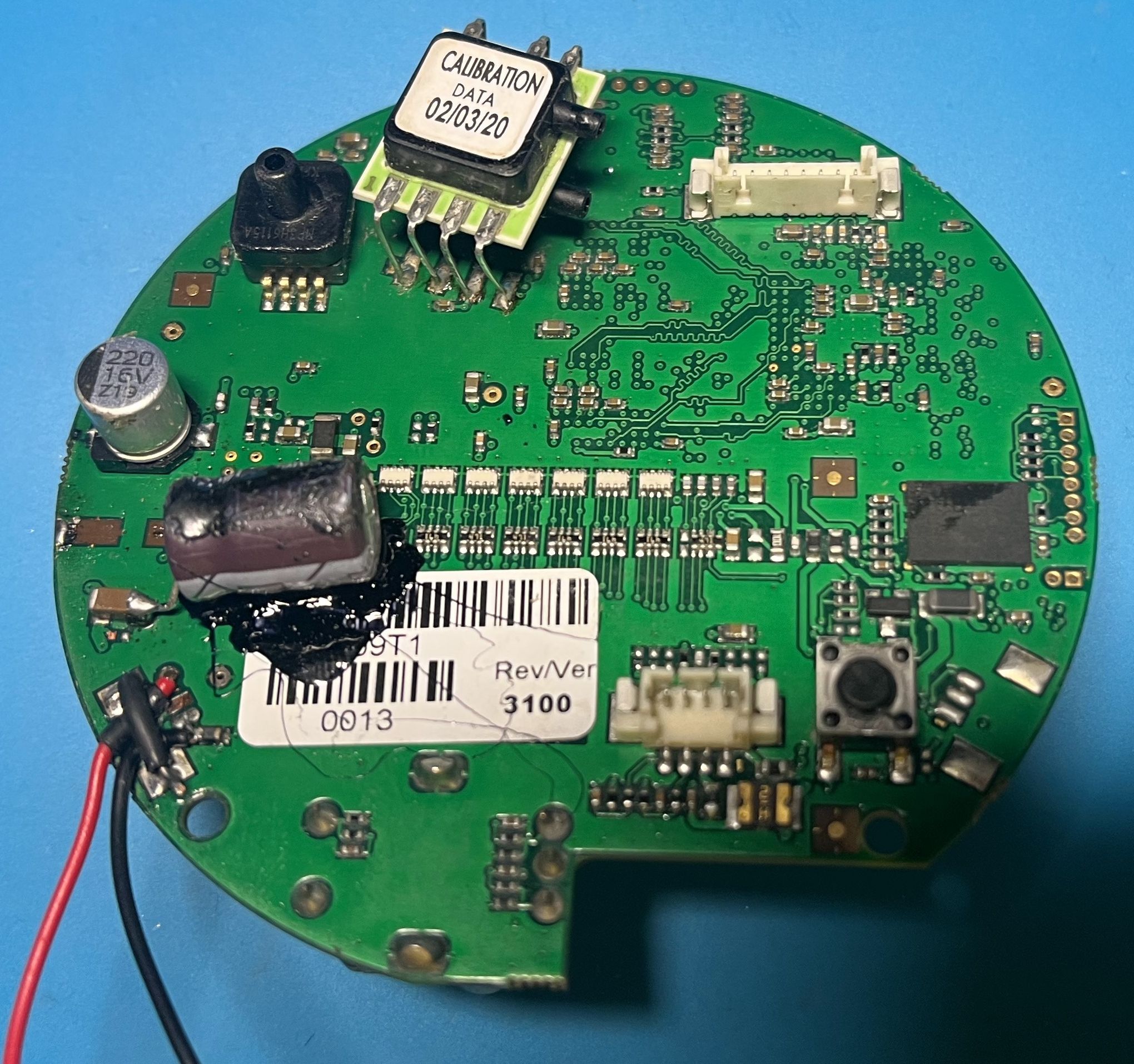

AvMap Ultra плата со стороны датчиков давления

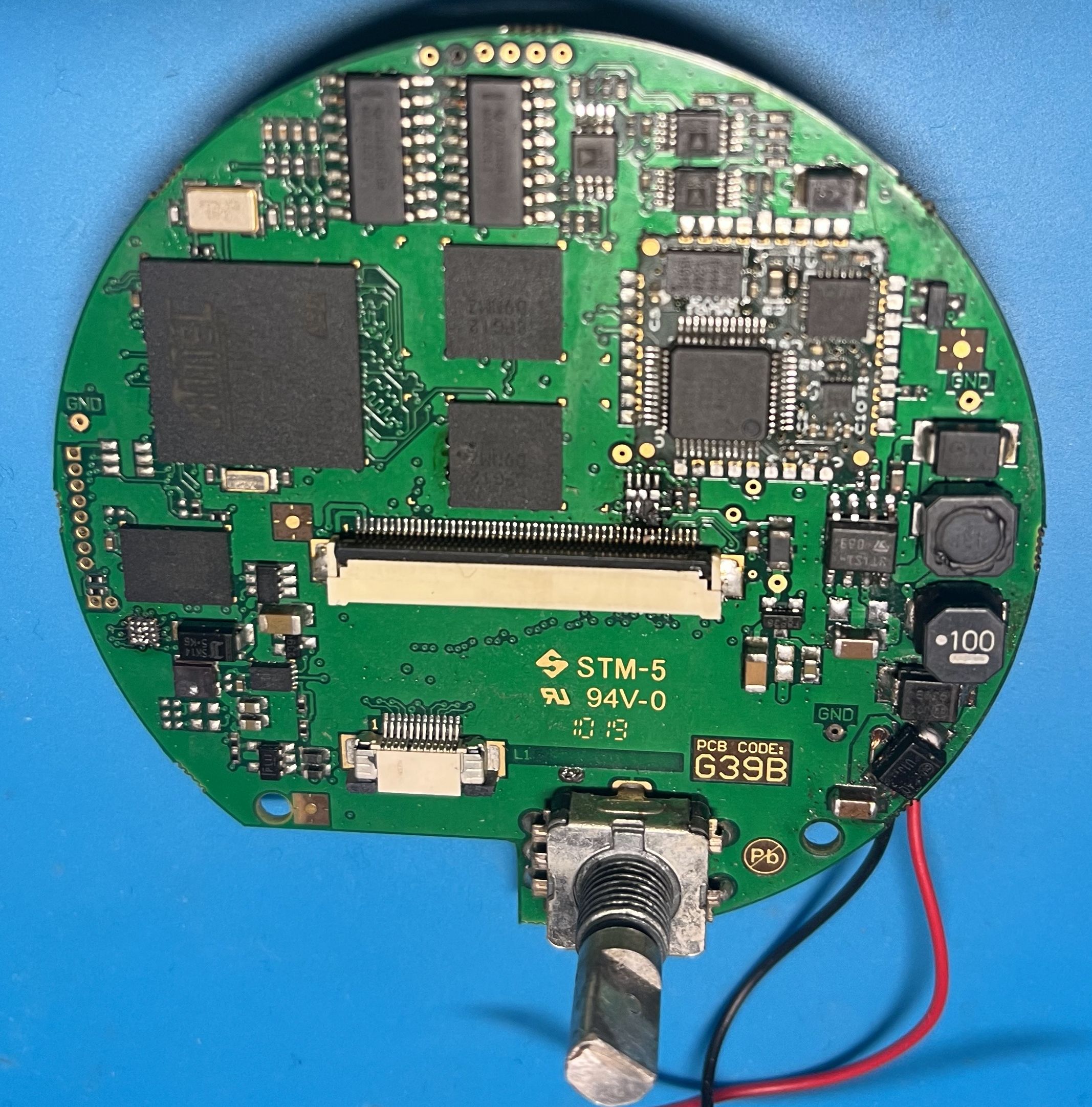

AvMap Ultra плата со стороны микросхем
Блок MEMS датчиков выполнен в форме субмодуля и включает в себя магнитометр, акселерометр 3-осевой ADXL345 и гироскоп The ITG-3200, а также 32-bit ARM Cortex-M0 микроконтроллер LPC11C12 для предобработки и фильтрации данных.
Связь с внешними источниками данных осуществляется через интерфейс RS-232, и преобразователи MAX3232.
