ZEISSLER — блок управления
Система контроля протечки воды ZEISSLER BASIC SET предназначена для своевременного обнаружения и локализации протечек воды в системе водоснабжения и отопления жилых домов, коттеджей, офисных зданий, магазинов. Система заблокирует подачу воды до устранения причин протечки и проинформирует о возникшей аварии звуковым и световым сигналами.
Блок управления системы защиты от протечек воды ZEISSLER. При попадании воды на электроды датчиков, происходит перекрытие водоснабжения кранами с электроприводом, включается звуковой сигнал.

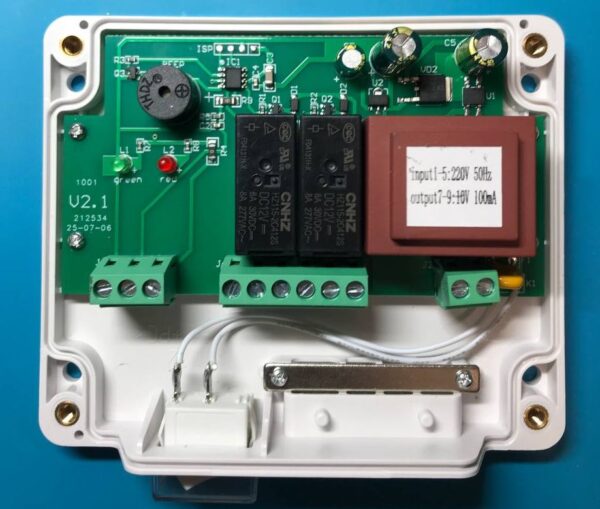

ZEISSLER — блок управления, плата со стороны компонентов

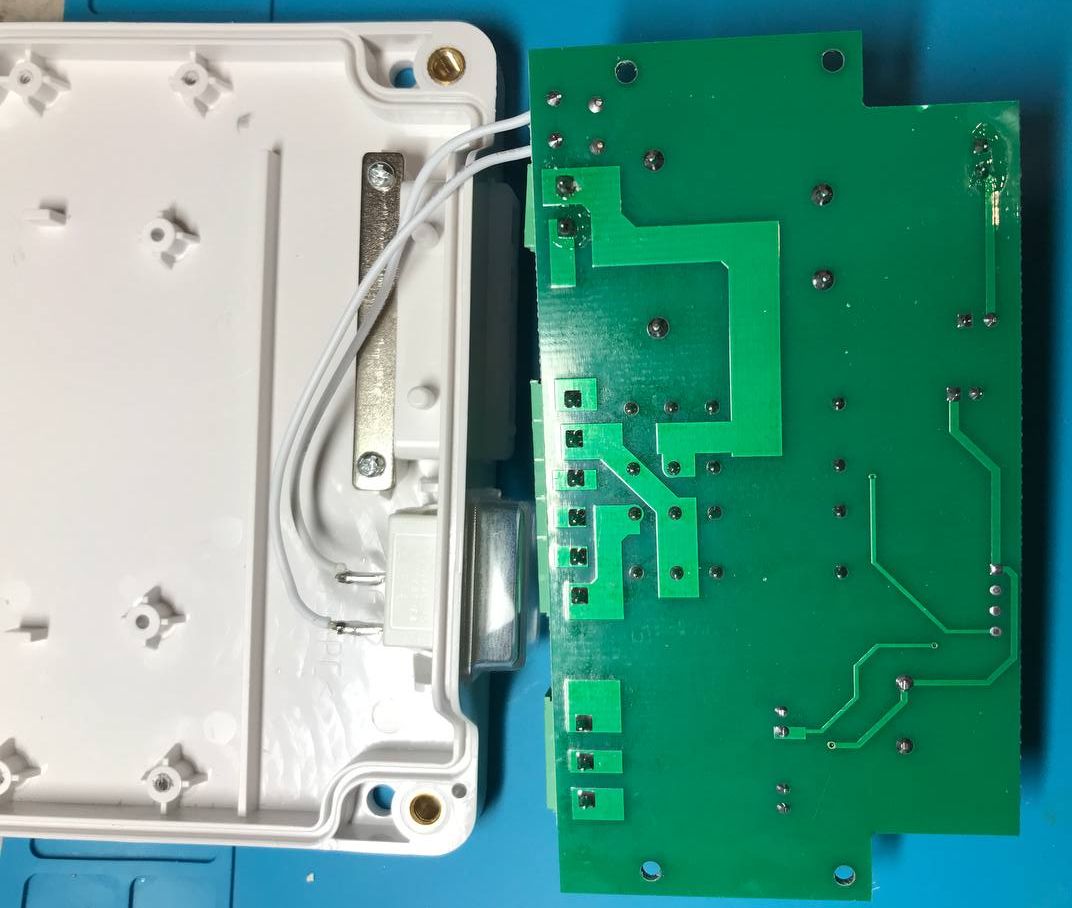

ZEISSLER — блок управления, обратная сторона платы
Технические характеристики модуля управления:
Напряжение питания ~220 В + 10 В, 50 Гц
Максимальный ток нагрузки 5 A
Потребляемая мощность не более 1,5 Вт
Время срабатывания не более 2 с
Защита от закисания кранов — автопроворот раз в 30 дней.
Маркировка проводов датчика:
красный +Ипит
желтый IN
зеленый GND

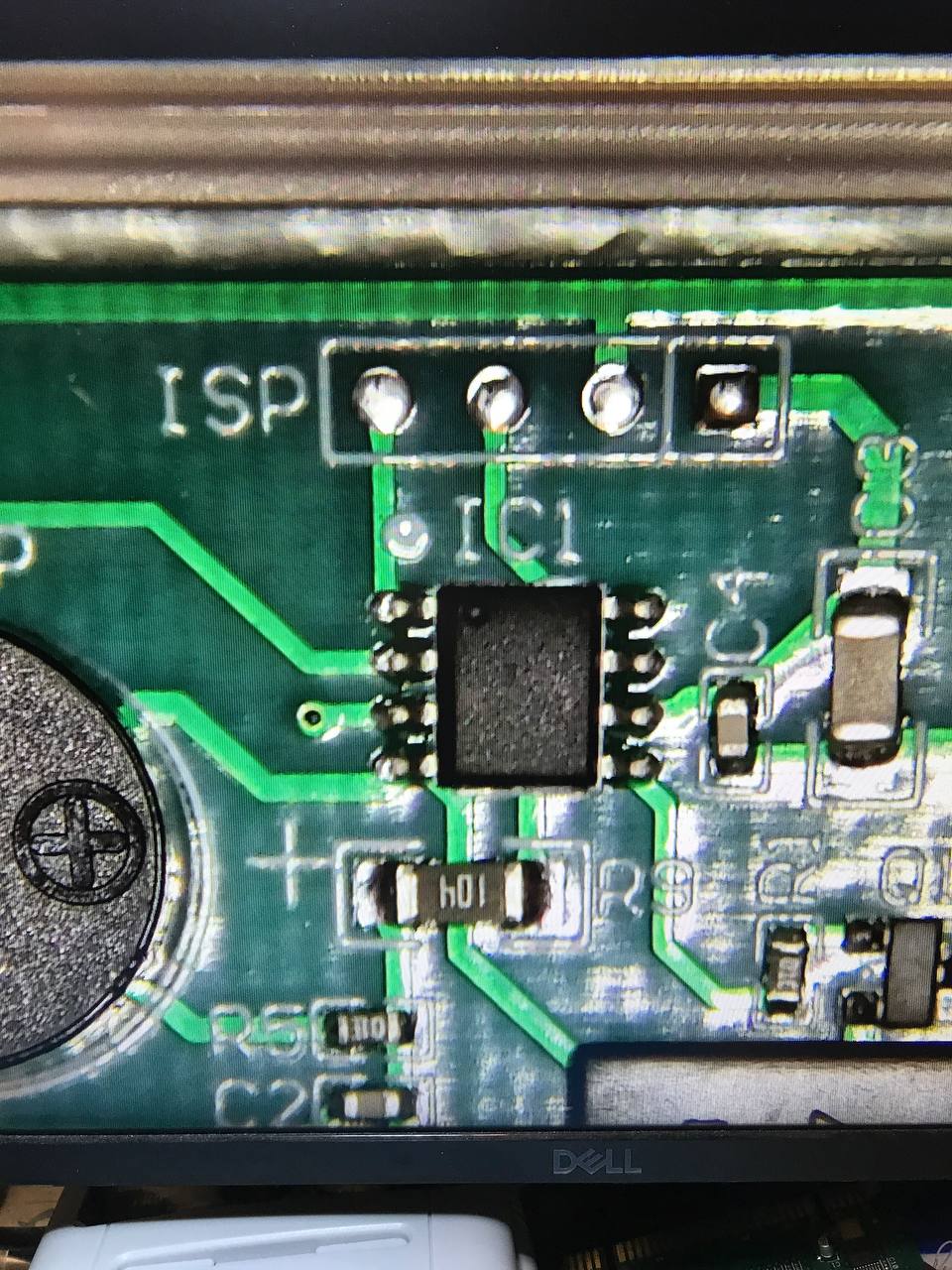

ZEISSLER — блок управления, микроконтроллер
